MIERNIK CĘGOWY

MIERNIK CĘGOWY

"Toya" Spółka Akcyjna

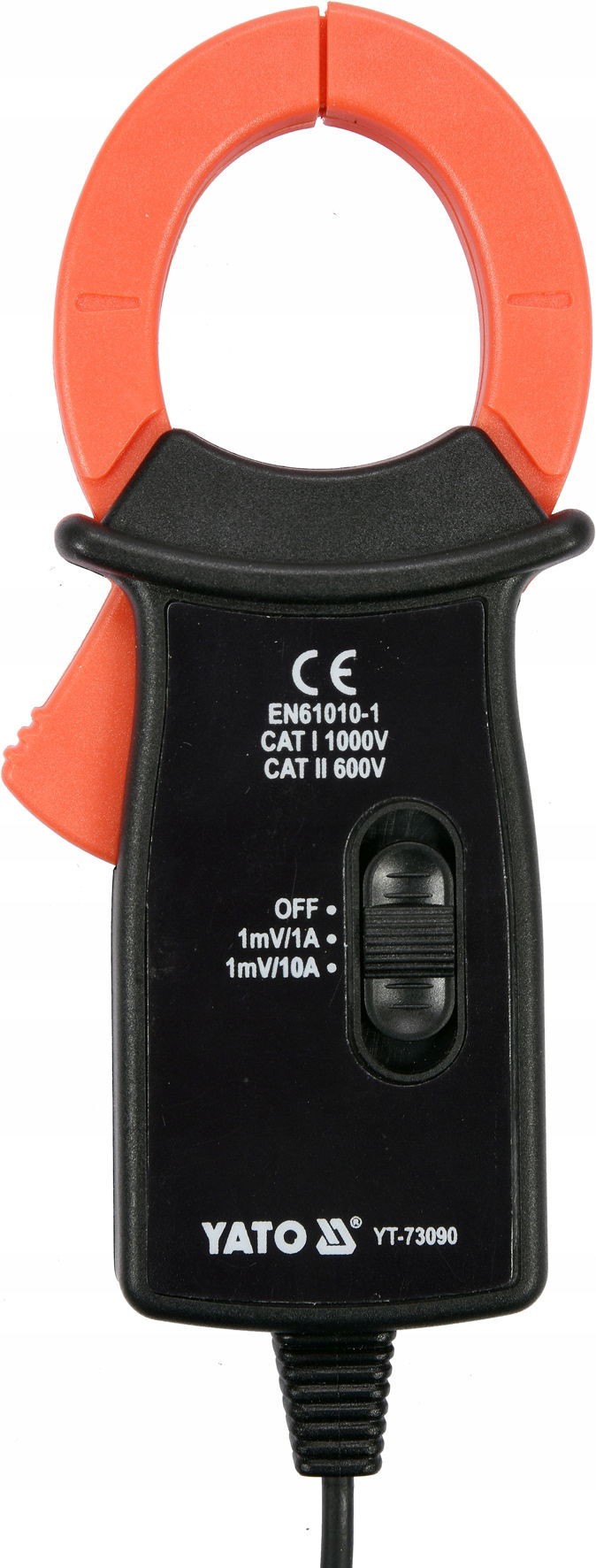

Miernik cęgowy YT-73090 wyposażony w cęgi pomiarowe pozwalające mierzyć natężenie prądu przemiennego w pojedynczym przewodzie metodą indukcyjną. Dzięki temu umożliwia pomiar znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych. Miernik jest akcesorium uzupełniającym do miernika uniwersalnego YT-73085, a także każdego miernika uniwersalnego, który mierzy w zakresie miliwoltów.

Podstawowe pomiary:

• pomiar natężenia prądu przemiennego: A.C. 0-600 A

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A

• dokładność pomiaru miernika YT-73090 dla tego zakresu to : ±(2% + 0,5), rozdzielczość 1 A
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 0,5 x rozdzielczość
• obliczenia: (30 x 2%) + 0,5 x 1 = 0,6 + 0,5 = 1,10 A

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 1,25 A.

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Dodatkowe informacje:

• cęgi rozwierają się do 31 mm i umożliwiają pomiar pojedynczego przewodu o max. średnicy do 20 mm
• 2-stopniowa regulacja zakresu pomiaru: do 200 A oraz do 600 A

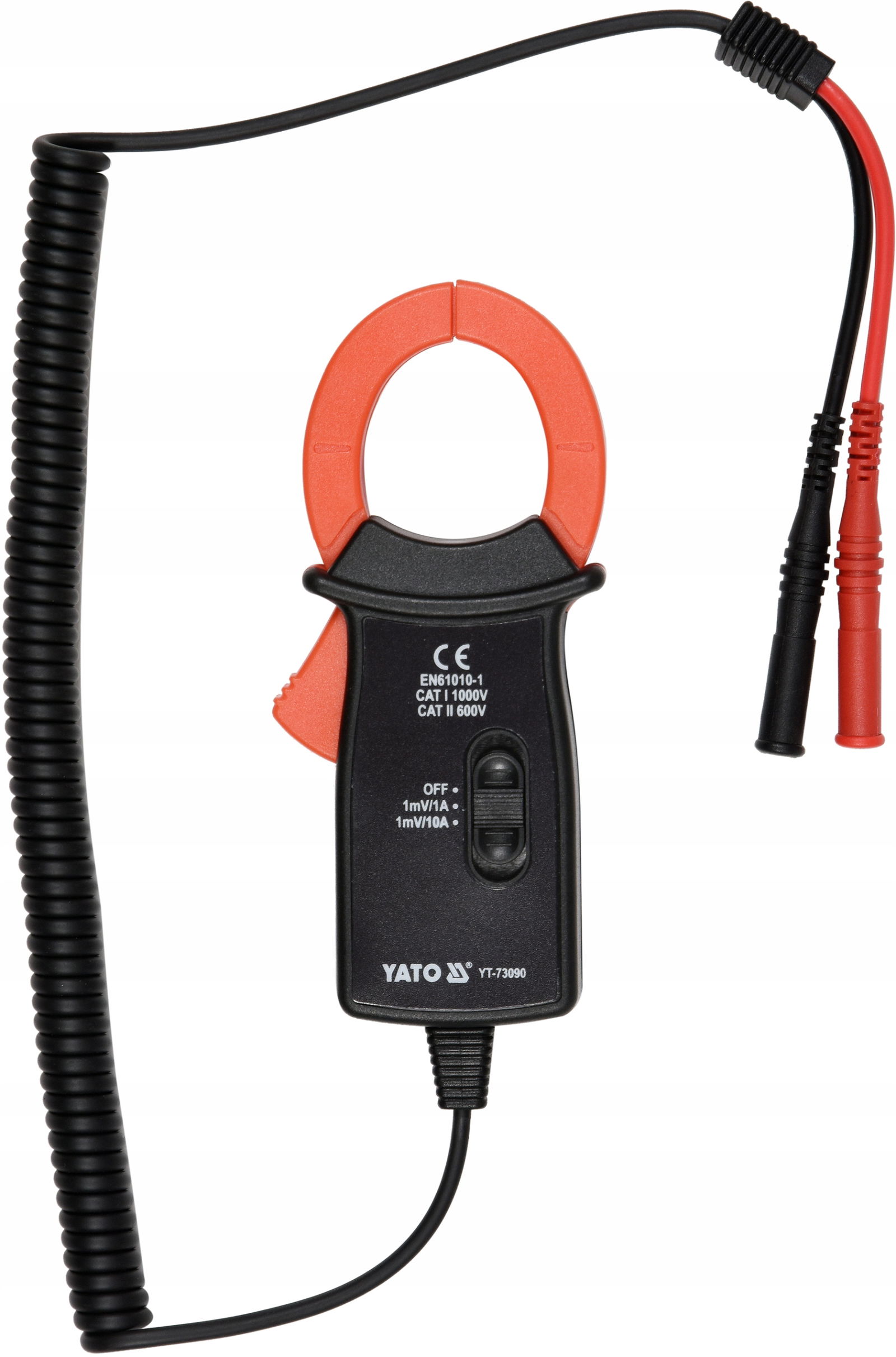

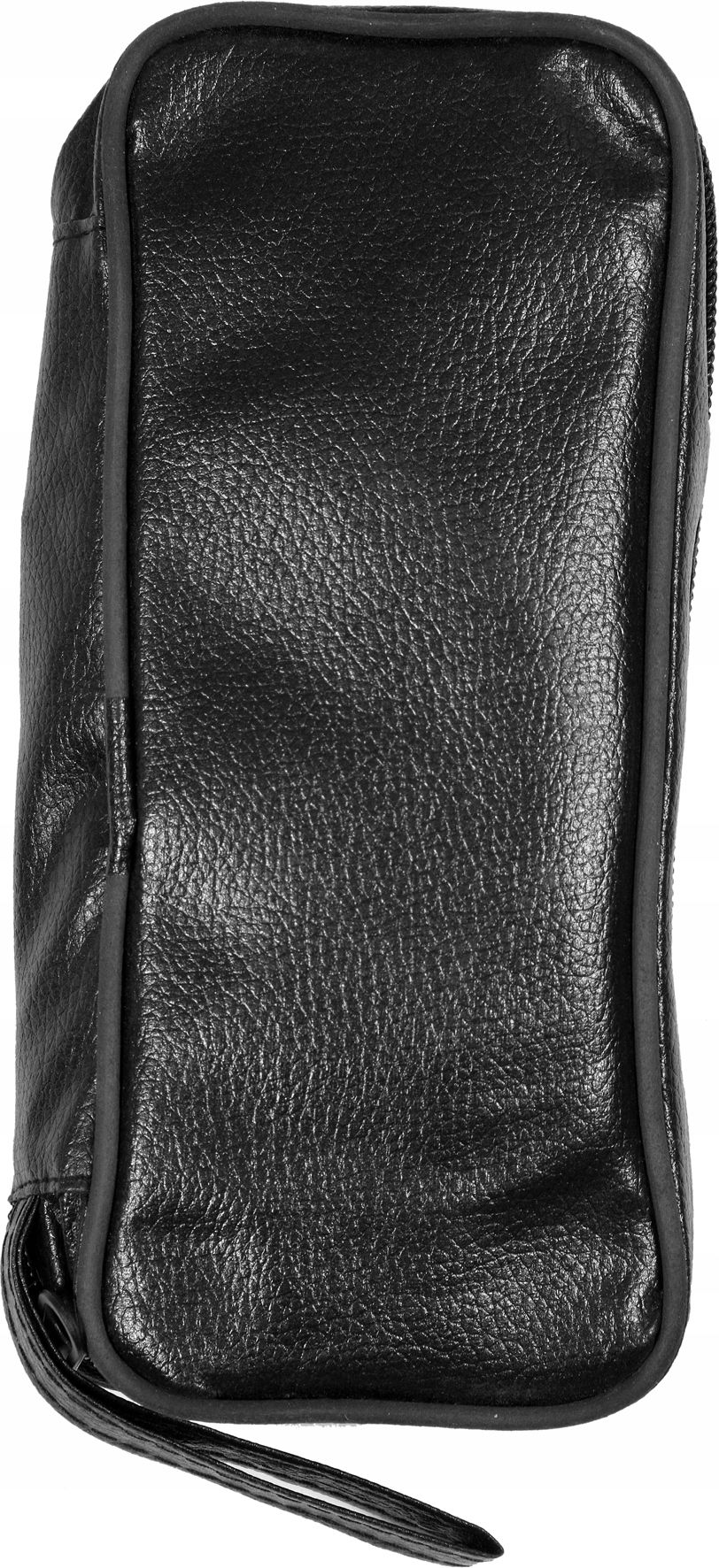

• w zestawie pokrowiec oraz sondy pomiarowe

Opis wizualny:

Uwaga!

Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu.
