Opis produktu:

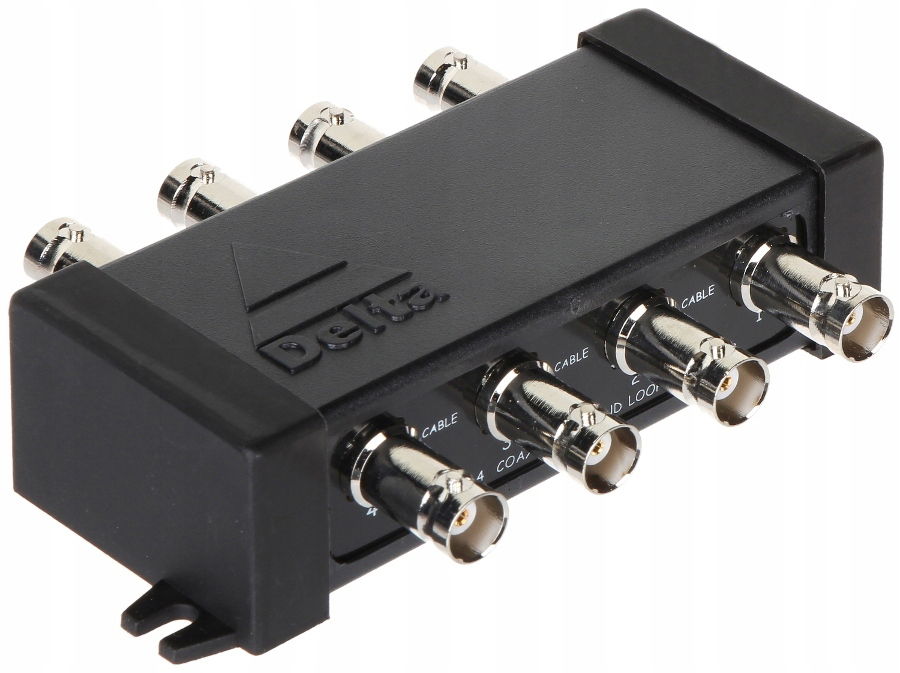

SEPARATOR WIDEO D-SEP/HD-4

Najważniejsze cechy

• Standard:
• AHD - 5 Mpx,
• HD-CVI - 8 Mpx 4K UHD,
• HD-TVI - 5 Mpx,
• CVBS - PAL / NTSC
• Rodzaj urządzenia: Pasywne
• Liczba wejść: 4 szt. Gniazdo BNC
• Liczba wyjść: 4 szt. Gniazdo BNC

Przeznaczenie

D-SEP/HD-4 izolator pętli masy (ground loop isolator) jest pasywnym urządzeniem, które eliminuje lub zmniejsza zakłócenia sygnału wynikające z różnicy potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową. Urządzenie zapewnia separację galwaniczną i przeznaczone jest do aplikacji wykorzystujących standard sygnału: AHD, HD-CVI, HD-TVI, PAL. D-SEP/HD-4 składa się z 4 niezależnych (odseparowanych galwanicznie) kanałów. Każde wejście zabezpieczone jest specjalistyczną diodą TVS.

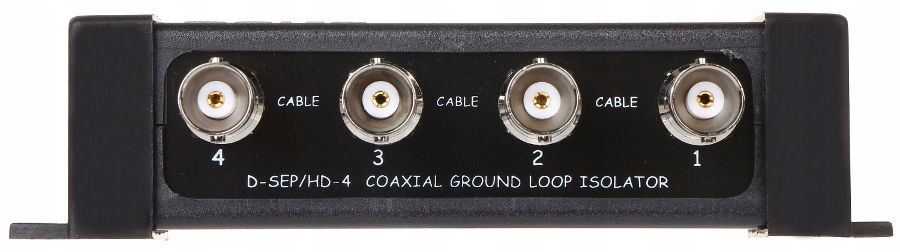

Uwaga! Urządzenie D-SEP/HD-4 wymaga prawidłowego połączenia: Cable (gniazdo BNC) – sygnał z kamery (linia przesyłowa), Device (gniazdo BNC) – rejestrator, monitor.

Specyfikacja techniczna

• Rodzaj urządzenia: Pasywne
• Liczba wejść: 4 szt. Gniazdo BNC
• Liczba wyjść: 4 szt. Gniazdo BNC
• Impedancja wejściowa: 75 Ω
• Impedancja wyjściowa: 75 Ω
• Separacja galwaniczna między wejściami a wyjściami: 50 V DC
• Separacja galwaniczna między poszczególnymi kanałami: > 2000 V
• Szerokość pasma: 200 MHz
• Zasilanie: Nie
• Temperatura pracy: -20 °C ... 55 °C
• Waga: 0.12 kg
• Wymiary: 103 x 78 x 30 mm
• Gwarancja: 2 lata

Standard

• AHD - 5 Mpx
• HD-CVI - 8 Mpx 4K UHD
• HD-TVI - 5 Mpx
• CVBS - PAL / NTSC

Tłumienie

• 4.43 MHz @ 0.37 dB
• 11 MHz @ 0.47 dB
• 21 MHz @ 0.62 dB
• 38 MHz @ 0.93 dB
• 42 MHz @ 0.93 dB
• 67.5 MHz @ 1.16 dB

Zabezpieczenie wejść

• ESD, IEC 61000-4-2, ±30kV contact, ±30kV air
• EFT, IEC 61000-4-4, 40A (5/50ns)
• Lightning, IEC 61000-4-5, 30A (tP=8/20μs)
