Skład Zestawu:

✔️ 1 x Syr 312 Compact Reduktor Ciśnienia DN15 G1/2"

✔️ 1 x Afriso Manometr RF 63 AX 0-10 Bar

Obsługa:

✔️ Nastawa ciśnienia wyjściowego za pomocą pokrętła. Przed nastawą należy poluzować umieszczoną wewnątrz pokrętła śrubę blokującą. Dla poprawnej pracy, ciśnienie wejściowe musi być o 1 bar wyższe niż żądane, nastawione ciśnienie wyjściowe. W celu nastawienia ciśnienia wyjściowego należy zamknąć wszystkie punkty odbioru. Następnie kręcąc pokrętłem w prawo (+) lub w lewo (-) należy wybrać żądane ciśnienie wyjściowe, a nastawę sprawdzić na manometrze (zaleca się montaż manometru typ 11). Po dokonaniu nastawy, zablokować pokrętło, dokręcając śrubę wewnątrz pokrętła. Przy normalnych warunkach pracy armatura nie wymaga obsługi. Zalecana jest regularna kontrola poprawności pracy, szczególnie siatki ochronnej wewnątrz reduktora ciśnienia. Aby usunąć zabrudzenia należy zamknąć zawory odcinające za i przed reduktorem ciśnienia, wykręcić główny wkład wykonawczyi oczyścić go wraz z siatką pod bieżącą wodą bez żadnych dodatków. Demontaż wkładu reduktora, jego oczyszczenie  oraz powtórny montaż nie zmienia ciśnienia nastawy.

Wykonanie:

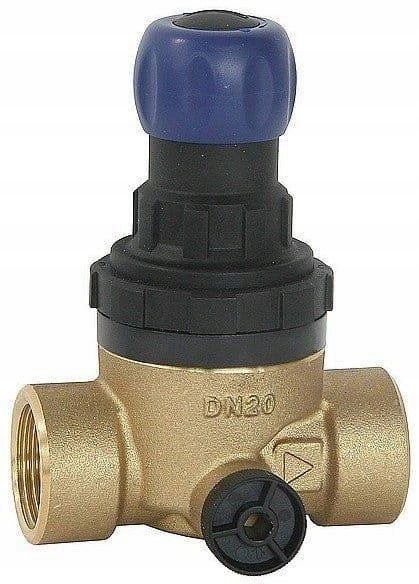

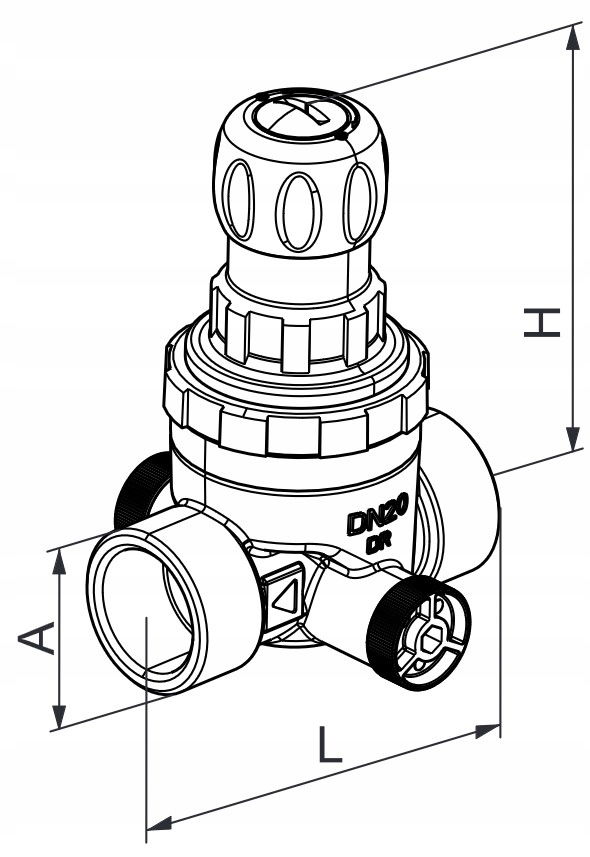

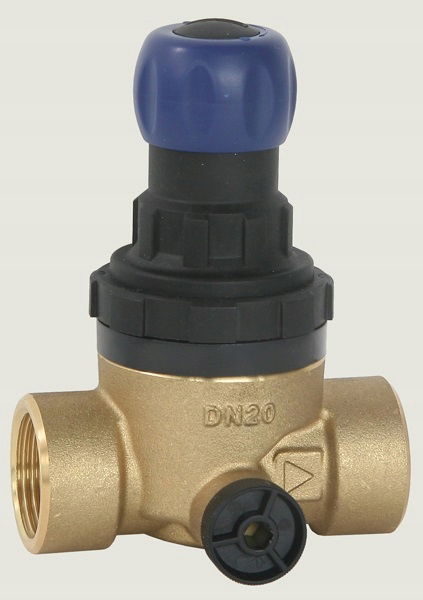

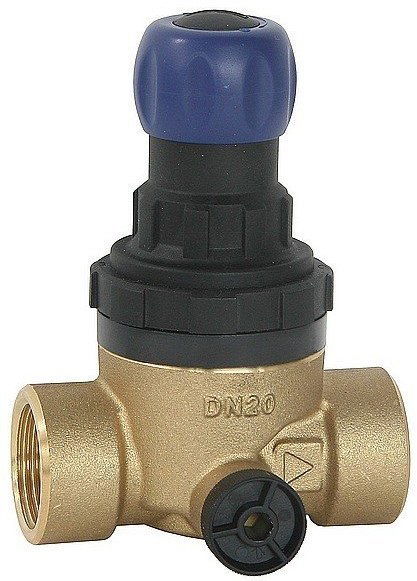

✔️ Reduktor ciśnienia 312 Compact jest prosty w montażu, obsłudze i przeglądzie. Wykonany jest jako odciążony zawór jednogniazdowy z osiowo umieszczoną wkładką wraz filtrem - sitkiem stalowym o średnicy oczka 0,25 mm. Wkładka regulacyjna może być wymieniona bez demontażu armatury i jest wykonana z wysokiej jakości tworzywa sztucznego wzmacnianego włóknem szklanym. Korpus odlany jest z czerwonego mosiądzu Rg5. Elementy uszczelniające wykonane są z tworzywa sztucznego o elastyczności gumy, odpornego na działanie wysokiej temperatury i starzenie. Reduktor posiada króćce 1/4" umożliwiające montaż manometru ciśnienia wyjściowego

✔️ Ciśnienie wejściowe: maks. 16 bar

✔️ Ciśnienie wyjściowe: ustawiane w zakresie 1,5 do 5,5 bar; nastawa fabryczna 4 bar możliwa stała nastawa (plombowany na żądaną wartość)

✔️ Stopień redukcji: maks. 10:1

✔️ Temperatura pracy: maks. 60°C

✔️ Media: woda, sprężone powietrze, neutralne nieklejące płyny, neutralne gazy

✔️ Pozycja montażu: dowolna

✔️ Atest PZH: tak

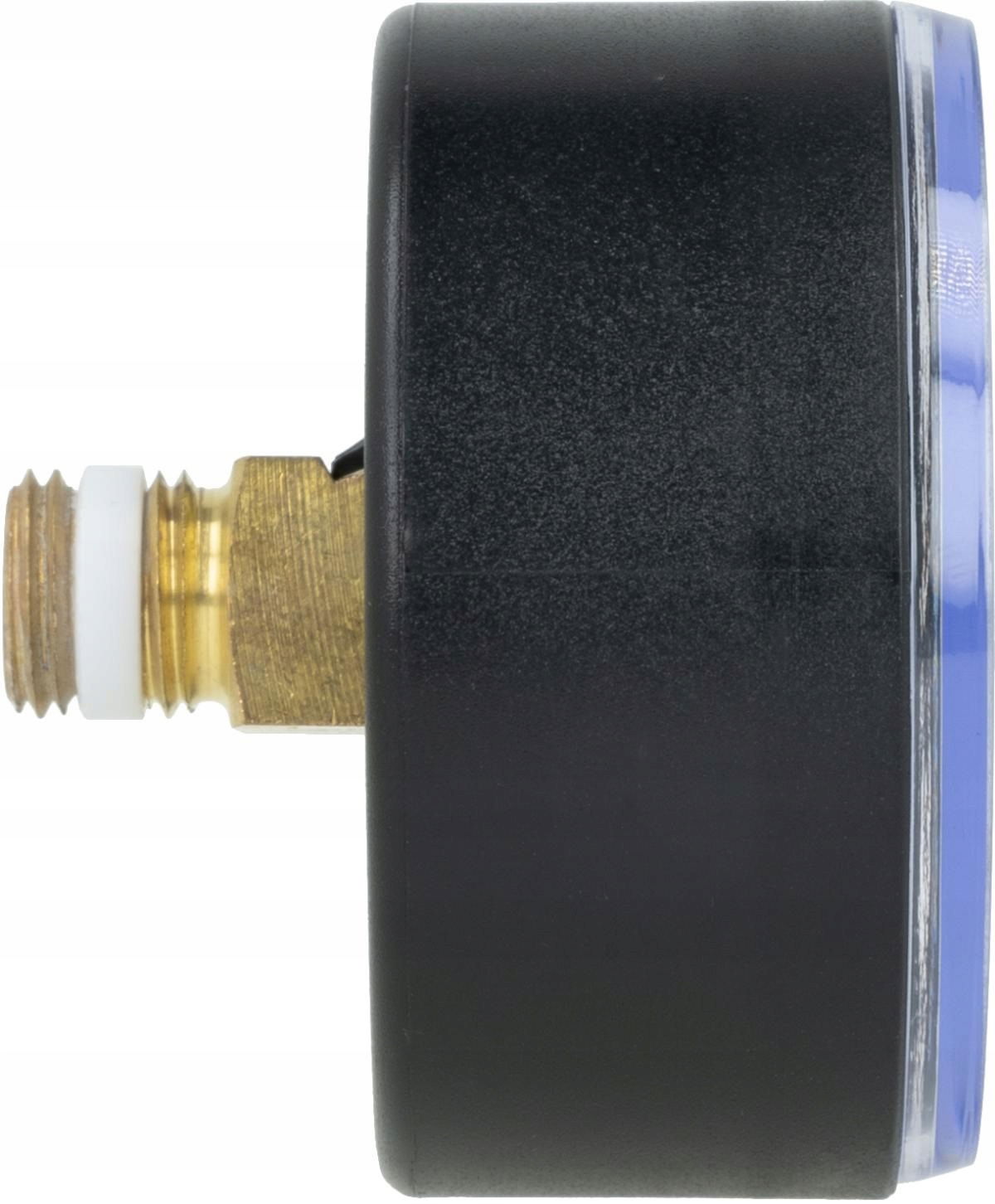

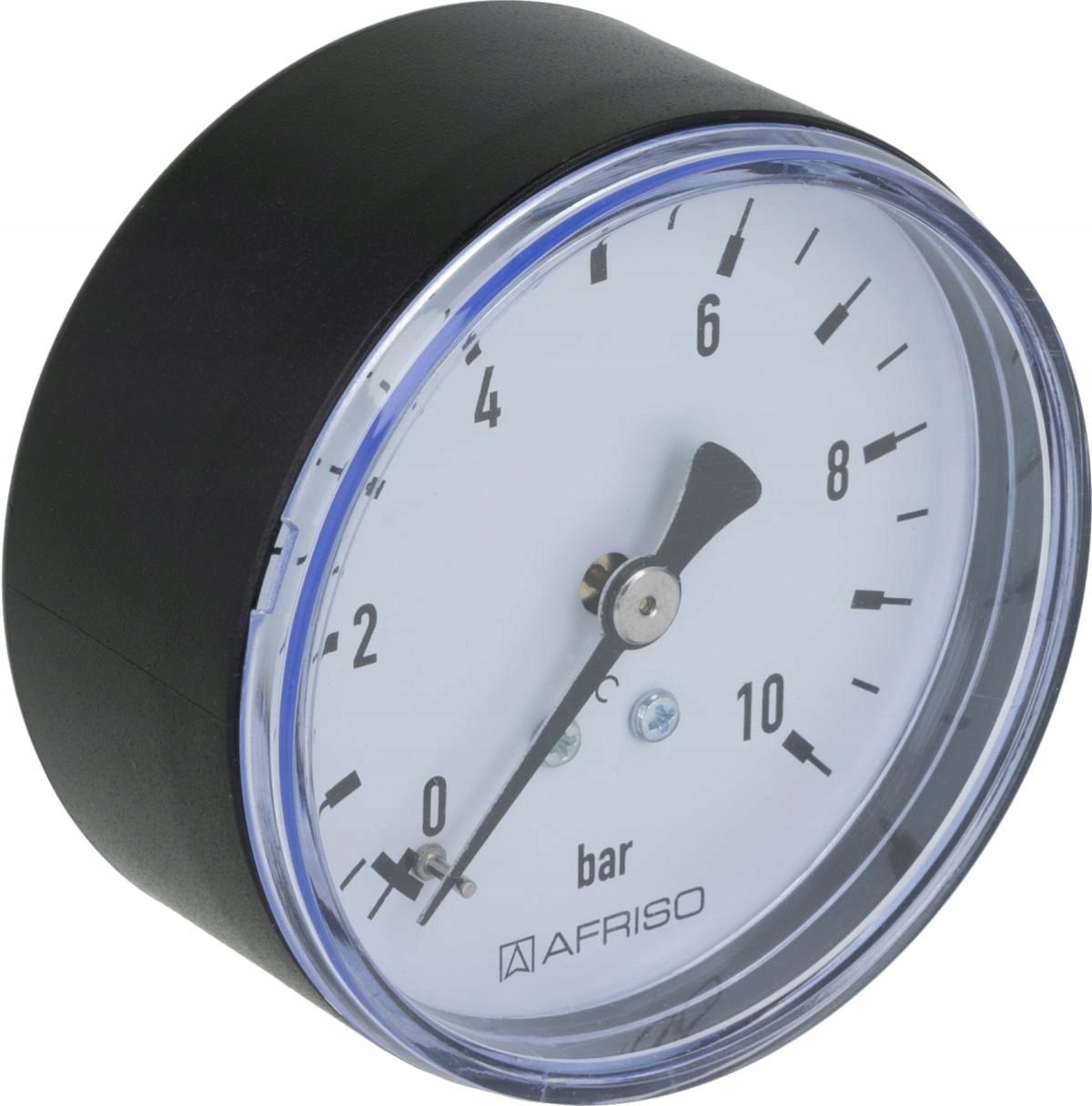

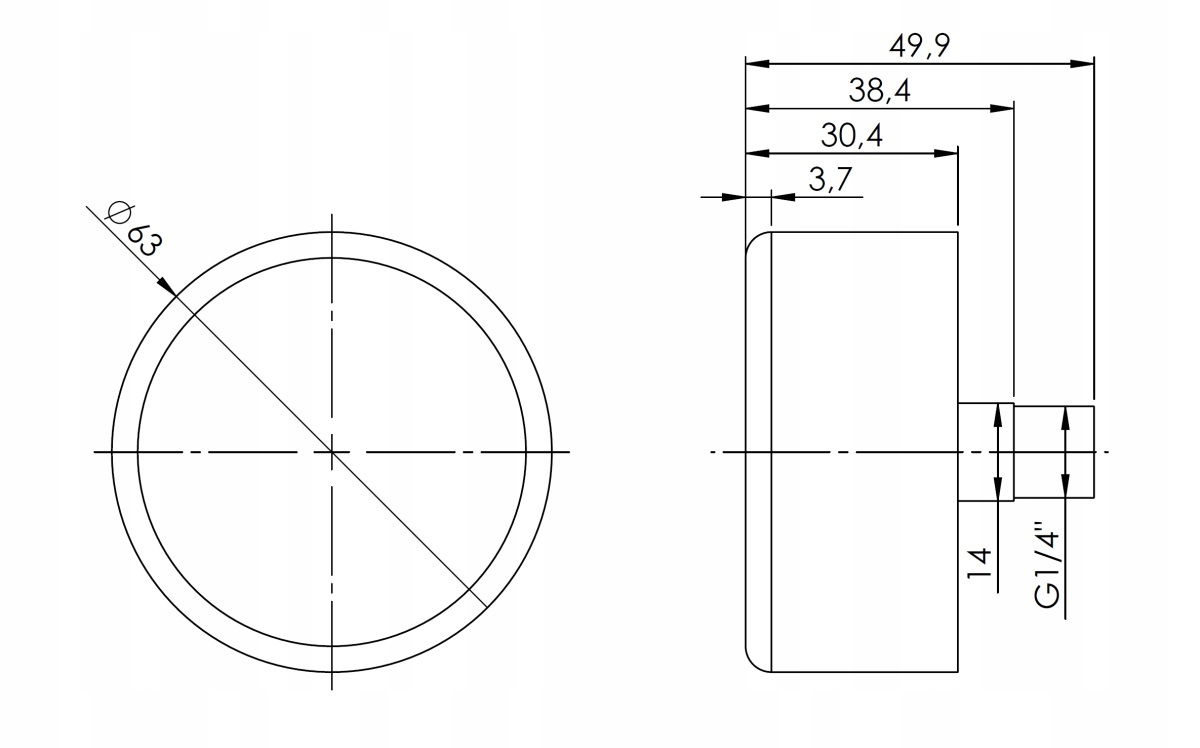

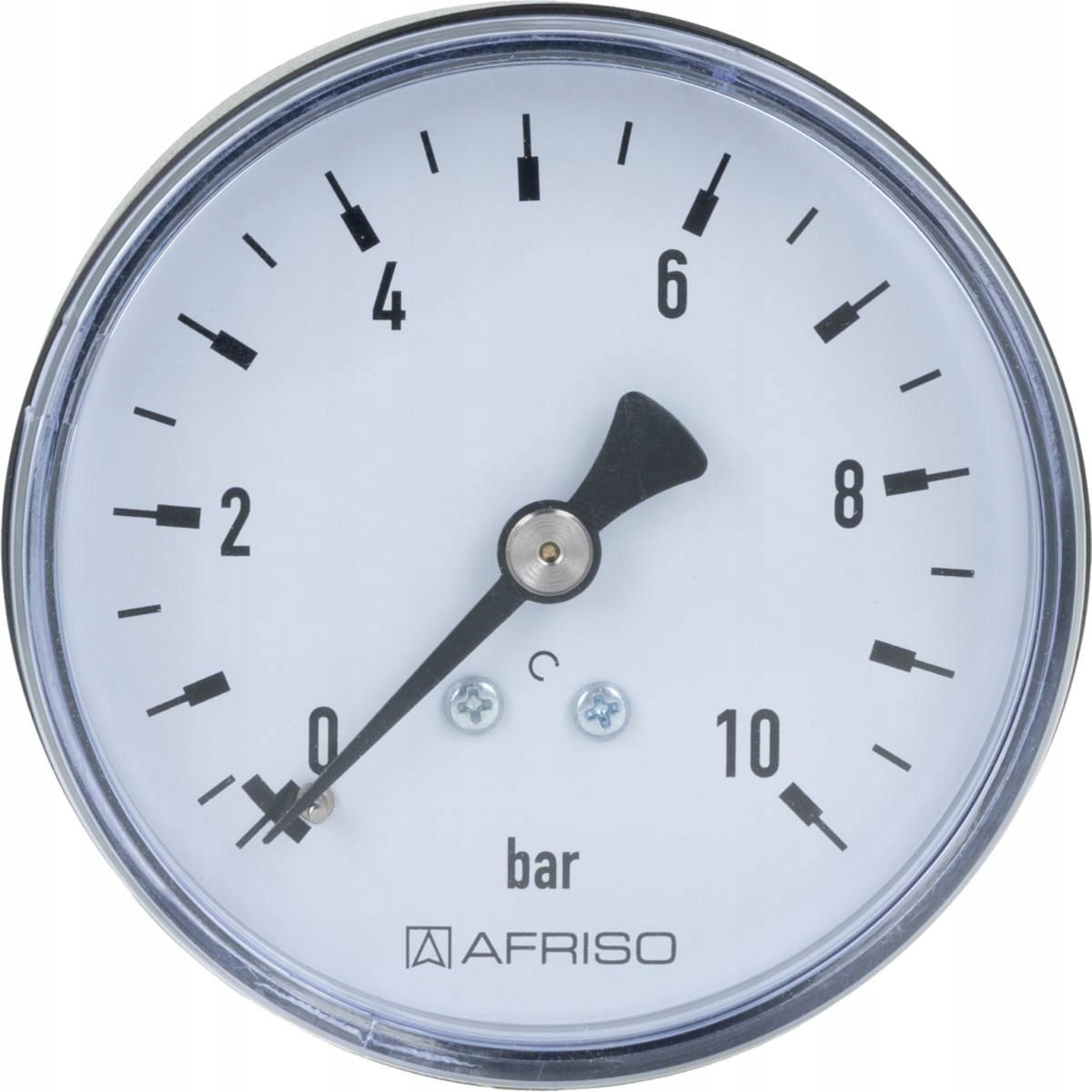

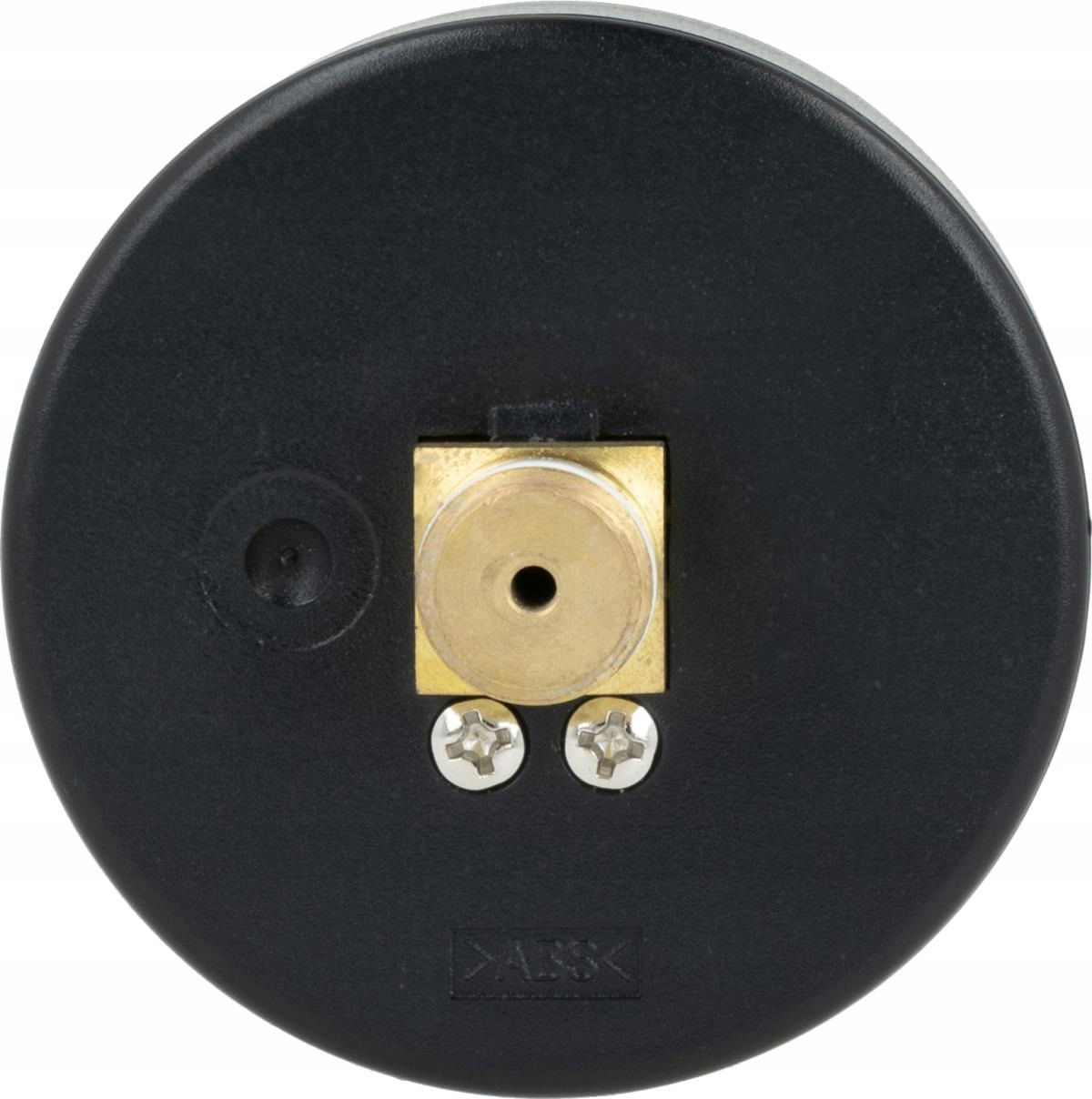

MANOMETR GRZEWCZY RF 63 FI63 MM 0÷10 BAR G1/4" AX KL. 2,5

Zastosowanie

✔️ Przyrząd uniwersalny do instalacji grzewczych i chłodzących.

Opis

✔️ Manometr grzewczy RF.

✔️ Przeznaczony do pomiaru ciśnienia w dowolnych miejscach w instalacji. Przeznaczony do gazów i cieczy nielepkich, niekrystalizujących, które nie działają na stopy miedzi.
