✔️ Reduktory ciśnienia typu 312 Compact DN25 stosowane są do redukcji ciśnienia mediów takich jak: woda, sprężone powietrze, neutralne nieklejące płyny, neutralne gazy. Stosowane są głównie w instalacjach zaopatrzenia w wodę i spełniają wymagania normy PN EN 1567. Należy dobierać wielkość reduktora w zależności od planowanego maksymalnego przepływu.

✔️ Wkład reduktora chroniony jest siatką stalową o średnicy oczek 0,25 mm. Nie jest to filtr właściwy i dlatego każdą instalację należy dodatkowo zabezpieczyć filtrem mechanicznym typu Ratio, Drufi+.

312 Compact DN25 - dane techniczne skrócone:

✔️ Wykonanie: 1" gwinty wewnętrzne

✔️ Ciśnienie wejściowe: maks. 16 bar

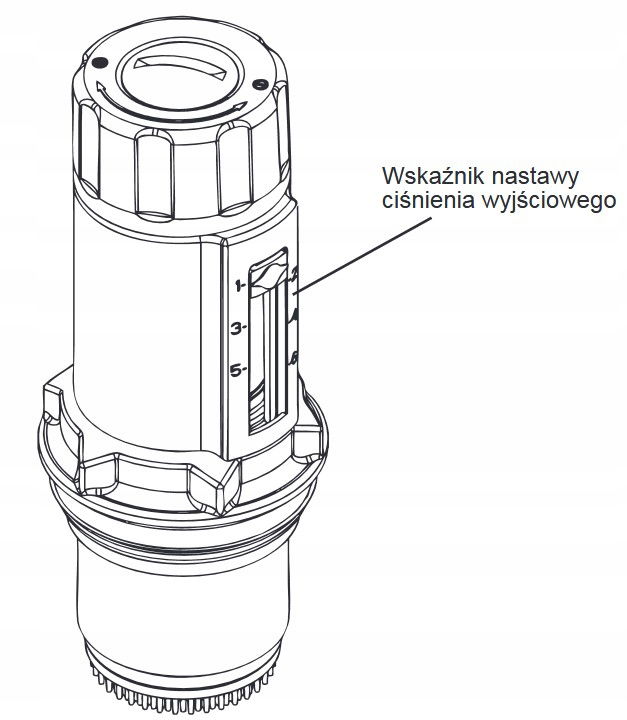

✔️ Ciśnienie wyjściowe: 1,5 - 6,0 bar (nastawa fabryczna 4 bar)

✔️ Temperatura pracy: maks. 70°C

✔️ Pozycja montażu: dowolna

Zastosowanie:

✔️ Reduktor ciśnienia typ 312 Compact DN 25 jest stosowany do redukcji ciśnienia w instalacjach i urządzeniach z zastosowaniem mediów wg niżej podanego wykazu. Stosowany jest w instalacjach zaopatrzenia w wodę i spełnia wymagania normy PN EN 1567. Wielkość reduktora należy dobierać w zależności od planowanego maksymalnego przepływu.

Montaż:

✔️ Reduktor ciśnienia powinien być wbudowany w instalacje bez naprężeń i zgodnie z kierunkiem przepływu zaznaczonym na korpusie. Fabrycznie jest wyposażony we wbudowany ochronny filtr siatkowy ze stali nierdzewnej (oczka siatki 0.25 mm), by zapobiegać zabrudzeniom części regulacyjnej. Przed montażem armatury należy instalację przeczyścić, przepłukać lub przedmuchać.

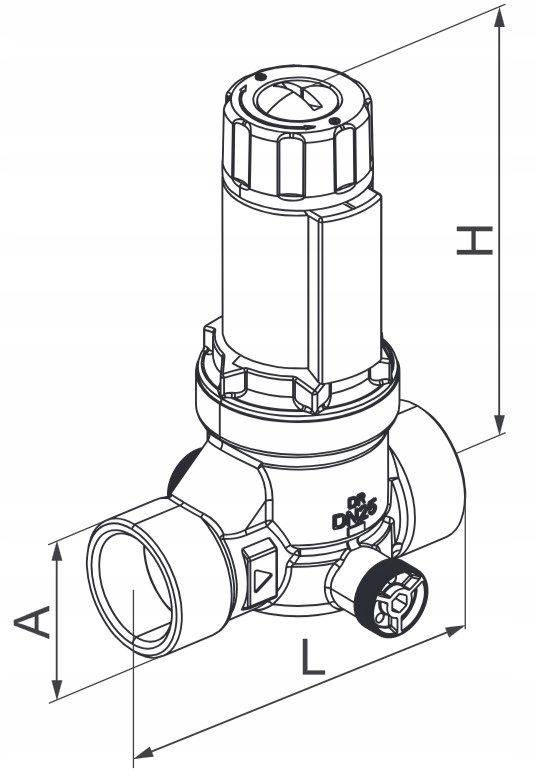

✔️ Wielkość: DN25

✔️ Przyłącze A: gwint wewnętrzny G1”

✔️ L [mm]: 100

✔️ H [mm]: 148

✔️ Przepływ [m3 /h] PN EN 1567 przy prędkości v = 2 m/s: 3,6

✔️ Przepływ [m3 /h] DIN 1988 przy prędkości v = 3 m/s: 5,4

✔️ Kv [m3 /h]: 5,2
